Датчики для прозрачных объектов
Оформить заказ или подобрать продукцию SICK можно позвонив по телефону +7 (812) 432-38-38, или написав письмо по электронной почте sales@acs-spb.ru.
- Оптические датчики с отражением от рефлектора
- Оптические датчики с отражением от объекта с V-образным лучом
- Ультразвуковые датчики
- Щелевые датчики
- Датчики расстояния для прозрачных материалов (определение толщины)
Оптические датчики с отражением от рефлектора
| Технические параметры |
датчик WLG4-3
|
датчик WLG4S-3
|
датчик WLG4S-3V Inox
|
датчик WLG4S-3H Hyhiene new
|
датчик WL150
|
 |
 |
 |
 |
||
| Габаритные размеры | 16 х 32 х 12 мм | 12,2 х 29 х 17,7 мм | 15 х 44,3 х 22 мм | 15,2 х 48,5 х 22,5 мм | 10 х 28 х 17,5 мм |
| Материал корпуса | пластик | нержавеющая сталь | нержавеющая сталь | пластик | |
| Напряжение питания | 10…30 В пост. тока | 10…30 В пост. тока | 10…30 В пост. тока | 10…30 В пост. тока | 10…30 В пост. тока |
| Тип выходного сигнала | NPN/PNP | NPN/PNP | NPN/PNP, Alarm | NPN/PNP, Alarm | NPN/PNP |
| Класс защиты | IP66/IP67 | IP66/IP67 | IP67/IP68/IP69K | IP66/IP67/IP68/IP69K | IP67 |
| Диапазон рабочих температур | -40...60°C | -40...60°C | -30...70°C | -30...70°C | -25...55°C |
| Диапазон сканирования/ отражатель |
0…2.8 м/PL80A | 0…4,5 м/PL80A | 0...3 м/PL80A |
0...3 м/PL80A |
0,1…0.6 м/PL80A |
| Макс. диапазон/отражатель | 0…3.5 м/PL80A | 0…5 м/PL80A | 0…5 м/PL80A | 0…5 м/PL80A | 0,1…0.7 м/PL80A |
| Поляризационный фильтр | есть | есть | есть | есть | есть |
| Источник излучения | красный светодиод Pin-Point | красный светодиод Pin-Point | красный светодиод Pin-Point | |
красный светодиод |
| Подключение | кабель/разъем | кабель/разъем | кабель/разъем | кабель/кабель с разъемом | кабель/разъем |
| Дополнительные функции | определение стекла, пленки, адаптация к загрязнению | определение стекла, пленки, адаптация к загрязнению |
лучший датчик для определения стекла, адаптация к загрязнению, выход Alarm, уникальная бесшовная кнопка обучения Teach-in |
лучший датчик для определения стекла, адаптация к загрязнению, выход Alarm, уникальная бесшовная кнопка обучения Teach-in |
определение стекла |
| Стандарты соответствия | СЕ, UL, Ecolab, ГОСТ-Р | СЕ, UL, Ecolab, ГОСТ-Р | СЕ, UL, Ecolab, ГОСТ-Р | СЕ, UL, ГОСТ-Р | СЕ, UL, ГОСТ-Р |
| Технические параметры |
датчик WL9G-3/WL9M4G-3 new
|
датчик WL12G |
датчик WL12G-3 new
|
датчик VL18V food new
|
|
 |
 |
 |
|
||
| Габаритные размеры | 12 х 40 х 22 мм | 15 х 49 х 41,5 мм | 15 х 48,5 х 42 мм | М18 х 98,3 мм | |
| Материал корпуса | сверхпрочный пластик VISTAL | металл | металл | нержавеющая сталь | |
| Напряжение питания | 10…30 В пост. тока | 10…30 В пост. тока | 10…30 В пост. тока | 10…30 В пост. тока | |
| Тип выходного сигнала | NPN/PNP | NPN/PNP | NPN/PNP | NPN/PNP | |
| Класс защиты | IP67/IP69K | IP67/IP69K | IP66/IP67/IP69K | IP66/IP67/IP69K | |
| Диапазон рабочих температур |
-40...60°C | -25...60°C | -40...60°C | -25...85°C (100°C в течении 5 мин) | |
| Диапазон сканирования/ отражатель |
0…2,7 м/ PL80A | 0…3 м/ PL80A | 0…3,5 м/ PL80A | 0,1…1 м/P250 | |
| Макс. диапазон/ отражатель |
0…3 м/ PL80A | 0…5 м/ PL80A | 0…4 м/ PL80A | 0,1…1,3 м/P250 | |
| Поляризационный фильтр | есть | есть | нет | ||
| Источник излучения | красный светодиод | красный светодиод | красный светодиод | красный светодиод | |
| Подключение | разъем | разъем | разъем | ||
| Дополнительные функции | определение стекла, пленки, адаптация к загрязнению |
определение стекла, пленки | определение стекла, пленки | датчик для пищевой промышленности, прямая версия, позолоченные контакты, определение прозрачного стекла и пленки, teach-in |
|
| Стандарты соответствия | СЕ, UL, Ecolab, ГОСТ-Р | СЕ, UL, Ecolab, ГОСТ-Р | СЕ, UL, Ecolab, ГОСТ-Р | СЕ, UL, Ecolab, ГОСТ-Р |
| Технические параметры |
датчик WL8G
|
датчик WL170
|
датчик WLG190 Laser High Grade
|
датчик WL11G-2 new
|
 |
 |
|
||
| Габаритные размеры | 11 х 31 х 20 мм | 12 х 37 х 29 мм | 15 х 44,4 х 30 мм | 15,6 х 48,5 х 42 мм |
| Материал корпуса | пластик | пластик/металл | пластик | пластик |
| Напряжение питания | 10…30 В пост. тока | 10…24 В пост. тока | 10…30 В пост. тока | 10…30 В пост. тока |
| Тип выходного сигнала | NPN/PNP | NPN/PNP | NPN/PNP, Q программируется |
NPN/PNP, Q+not Q |
| Класс защиты | IP67 | IP67 | IP 67 | IP 67 |
| Диапазон рабочих температур | -25...55°C | -25...55°C | -10...40°C | -30...60°C |
| Диапазон сканирования/ отражатель |
0…1,7 м/PL80A |
0,01…0,65 м/PL80A | 0,01…1,5 м/PL80A, 0,01...5 м/P250F |
0...4 м/PL80A |
| Макс. диапазон/отражатель | 0…3 м/PL80 A | 0,01…0,8м/PL80A | 0.01…1.8 м/PL80A, 0,01…5.5 м/P250F | 0...2.5 м/PL80A |
| Поляризационный фильтр | есть | есть | есть | нет |
| Источник излучения | красный светодиод | красный светодиод | красный лазерный диод, класс 2 | красный светодиод |
| Подключение | кабель/разъем | кабель/разъем | кабель/разъем | кабель/разъем |
| Дополнительные функции | определение стекла, пленки | teach-in, дисплей, таймер, определение стекла | определение стекла, пленки | |
| Стандарты соответствия | СЕ, ГОСТ-Р | СЕ, UL, ГОСТ-Р | СЕ, CDRH, ГОСТ-Р | СЕ, UL, Ecolab, ГОСТ-Р |
Оптические датчики с отражением от объекта с V-образным лучом
| Технические параметры |
датчик WT2 Flat
|
датчик WTV4-3
|
 |
|
|
| Габаритные размеры | 3,5 х 19,5 х 14 мм | 16 х 32 х 12 мм |
| Материал корпуса | пластик | пластик |
| Напряжение питания,В пост. тока | 10…30 В пост. тока | 10…30 В пост. тока |
| Тип выходного сигнала | NPN/PNP | NPN/PNP |
| Класс защиты | IP67 | IP66/IP67 |
| Диапазон рабочих температур | -20...50°C | -40...60°C |
| Диапазон срабатывания | 2...18 мм (V-оптика) | 2…50 мм (V-оптика) |
| Источник излучения | красный светодиод | красный светодиод |
| Подключение | кабель/разъем | кабель/разъем |
| Дополнительные функции | обнаружение прозрачных объектов(V-оптика) | I/O Link, точечный луч, определение прозрачных и блестящих объектов (V-оптика) |
| Стандарты соответствия | СЕ, UL, Ecolab, ГОСТ-Р | СЕ, UL, Ecolab, ГОСТ-Р |
Ультразвуковые датчики
| Технические параметры |
датчик UM 30
|
датчик UM 30
|
датчик UM 30
|
датчик UM 18
(обнаружение сдвоенных листов)
|
|
|
|
|
|
|
| Габариты (диаметр х длина) | М30 х 127,5 мм | М30 х 135,5 мм | М30 х 138,5 мм | передатчик М18 х 21 приемник М18 х 111,5 мм |
| Материал корпуса | никелированная медь | никелированная медь | никелированная медь | никелированная медь |
| Напряжение питания | 12...30 В пост. тока | 12...30 В пост. тока | 12...30 В пост. тока | 20..30 В пост. тока |
| Класс защиты | IP 65 | IP 65 | IP 65 | IP 65 |
| Диапазон рабочих температур | -20...70°C | -20...70°C | -20...70°C | 5..60°C |
| Стандарты соответствия | СЕ, ГОСТ-Р | СЕ, ГОСТ-Р | СЕ, ГОСТ-Р | СЕ, ГОСТ-Р |
| Область сканирования | - | - | - | 40 ±3 мм |
| Рабочая область |
Бумага плотностью 20...1200 г/м2, металлические листы и пленки толщиной до 0.4 мм, гофрированный картон |
|||
| Рабочий диапазон | 30...1300 мм (2000) | 350...3400 мм (5000) | 800...6000 мм (8000) | - |
| Разрешение | 0,36 мм | 1 мм | 1 мм | - |
| Воспроизводимость | 0,15% | 0,15% | 0,15% | - |
| Термокомпенсация | есть | есть | есть | - |
| Teach-in конфигурирование | есть | есть | есть | - |
| Подключение | разъем М12 | разъем М12 | разъем М12 | кабель |
| Выходные параметры | ||||
| Аналоговый выход | 4...20 мА и 0...10 В пост. тока | 4...20 мА и 0...10 В пост. тока | 4...20 мА и 0...10 В пост. тока | - |
| 1 переключающий выход | PNP или NPN, Q/ not Q | PNP или NPN, Q/ not Q | PNP или NPN, Q/ not Q | - |
| 2 переключающих выход | PNP или NPN, Q1, Q2/not Q1, not Q2 | PNP или NPN, Q1, Q2/not Q1, not Q2 | PNP или NPN, Q1, Q2/not Q1, not Q2 | есть |
| Характеристики переключения | ||||
| Сдвоенные листы | - | - | - | PNP |
| Отсутствие листа | - | - | - | PNP |
| Технические параметры |
датчик UM 18
|
датчик UC 4 low cost
|
датчик UC4 standard
|
датчик UС 12
|
|
|
|
|
|
|
| Габариты (диаметр х длина) | М30 х 73,3 мм | 16 х 39.5 х 16мм | 16 х 39.5 х 16мм | 15 х 43.5 х 50,5 мм |
| Материал корпуса | никелированная медь | пластик | пластик | металл |
| Напряжение питания | 12...30 В пост. тока | 20...30 В пост. тока | 20...30 В пост. тока | 12...30 В пост. тока |
| Класс защиты | IP 67 | IP 67 | IP 67 | IP 67 |
| Диапазон рабочих температур | -20...70°C | -20...70°C | -20...70°C | -20...70°C |
| Стандарты соответствия | СЕ, ГОСТ-Р | СЕ, ГОСТ-Р | СЕ, ГОСТ-Р | СЕ, ГОСТ-Р |
| Диапазон измерений | ||||
| Диапазон срабатывания | 30...250 мм (350) | 13...100 мм (150) | 13...150 мм (250) | 20...250 мм 50…350 мм |
| Разрешение | 0,36 мм | 0.18 мм | 0.18 мм | 0.18 мм |
| Воспроизводимость | 0,15% | +/- 0,15% | +/- 0,15% | +/- 0,15% |
| Термокомпенсация | есть | нет | есть | есть |
| Teach-in конфигурирование | есть | есть | есть | есть |
| Подключение | разъем М12 | разъем М8 | разъем М8 | разъем М12 |
| Выходные параметры | ||||
| Аналоговый выход | 4...20 мА или 0...10 В пост. тока | - | - | - |
| 1 переключающий выход | PNP или NPN, Q/not Q | PNP или NPN, Q/not Q | PNP или NPN, Q/not Q | PNP/NPN, Q/not Q |
| 2 переключающих выход | PNP или NPN, Q1, Q2/not Q1, not Q2 | - | - | - |
| Характеристики переключения | ||||
| Двоенные листы | - | - | - | - |
| Отсутствие листа | - | - | - | - |
Щелевые датчики
| Технические параметры |

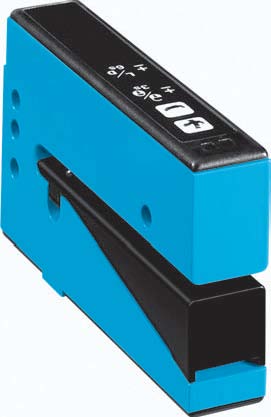

датчик UF3 new
|
датчик WFL new |
|
|
|
|
| Габаритные размеры |
16 х 48 x 92 мм |
10 х 32…150 x 57/75/110 мм |
| Материал корпуса | металл | металл |
| Напряжение питания | 10…30 В пост. тока | 10…30 В пост. тока |
| Класс защиты | IP 65 | IP 65 |
| Диапазон рабочих температур | +5...55°C | -20...50°C |
| Стандарты соответствия | СЕ, UL, ГОСТ-Р | СЕ, UL, ГОСТ-Р |
| Ширина щели | 3 мм | 2; 5; 15; 30; 50; 80; 120 мм |
| Глубина щели | 69 мм | 42; 59; 95 мм |
| Переключаемый выход | PNP/NPN | PNP/NPN |
| Частота переключения | 10000 Гц | 10000 Гц |
| Источник излучения | ультразвук | лазерный луч, класс 1 |
| Интерфейс | Qp, Qn | Qp, Qn |
| Тип подключения | разъем М8 | разъем М8 |
| Обучение | статический (Teach-in), ручной | статический (Teach-in) |
| Дополнительно | определение прозрачных, металлизированных этикеток | определение прозрачных объектов, презеционное позиционирование с точностью 0,05 мм |
Датчики расстояния для прозрачных материалов (определение толщины)
| Технические параметры |
датчик OD MAX
|
датчик OD MAX Precision new
|
|
|
 |
|
| Габаритные размеры | 25,5 х 78 х 76,5 мм | 27 х 78 х 76,5 мм |
| Материал корпуса | металл | металл |
| Напряжение питания | 12…24 В пост. тока | 12…24 В пост. тока |
| Класс защиты | IP 67 | IP 67 |
| Диапазон рабочих температур | -10...45°C | -10...50°C |
| Стандарты соответствия | СЕ, UL, ГОСТ-Р | СЕ, UL, ГОСТ-Р |
| Диапазон измерений |
25 ± 1 мм (для прозрачных материалов) |
25 ± 1 мм 30 ± 5 мм 85 ± 20 мм 350 ± 100 мм 500 ± 200 мм |
| Точность | 0,2 мкм | 1.6(10)/8(10)/20/160/400 мкм |
| Разрешение |
0,1/1/5/50 мкм |
0,02/0,2/1/5/10 мкм |
| Переключающие выходы | 5 x PNP/NPN | 5 x PNP/NPN |
| Частота срабатывания | 0,5 мс | 0,1 мс |
| Аналоговый выходной сигнал | 4…20 мА/±5 В | 4…20 мА/±5 В |
| Время отклика | - | 0,1/0,8 мс |
| Последовательный интерфейс |
RS232C |
RS232, USB |
| Скорость передачи данных, макс. | - | - |
| Входы | teach-in, блокирующий вход | teach-in, блокирующий вход |
| Источник излучения | красный лазерный диод, класс 1 и 2 | красный лазерный диод, класс 1 и 2 |
| Подключение | терминал | терминал |
